Hướng dẫn kết nối tấm pin năng lượng mặt trời: Nối tiếp và song song

Nếu bạn đã từng học qua vật lý cấp II, chắc hẳn bạn đã nghe đến khái niệm kết nối nối tiếp và song song. Những kiến thức này thực sự có thể áp dụng cho hệ thống năng lượng mặt trời của bạn. Giả sử bạn đã có hệ thống pin năng lượng mặt trời đầu tiên và muốn nâng cấp bằng cách thêm một tấm pin nữa, thì bạn sẽ bắt đầu từ Pin năng lượng mặt trời của mình và nâng cấp dần dần.

Kết nối nối tiếp các tấm pin năng lượng mặt trời

Kết nối nối tiếp các tấm pin năng lượng mặt trời về mặt lý thuyết là cách để tăng số lượng tấm pin và tăng điện áp. Mỗi tấm pin sẽ có hai thông số quan trọng gồm điện áp và công suất dòng điện.

Ví dụ, một tấm pin với thông số:

• Điện áp: 12V
• Công suất dòng điện: 300W

Khi kết nối hai tấm pin nối tiếp, điện áp sẽ tăng từ 12V lên 24V. Theo công thức vật lý:

U = U₁ + U₂

Hiệu điện thế của hai tấm pin này bằng tổng hiệu điện thế của từng thành phần (12V + 12V = 24V). Tuy nhiên, cần chú ý rằng trong hệ thống năng lượng mặt trời có hai loại điều khiển sạc: MPPT và PWM. Hệ sạc PWM chỉ có thể sử dụng tối đa hai tấm pin nối tiếp (tối đa 24V), và điện áp cao hơn sẽ làm hỏng thiết bị.

Cách kết nối nối tiếp

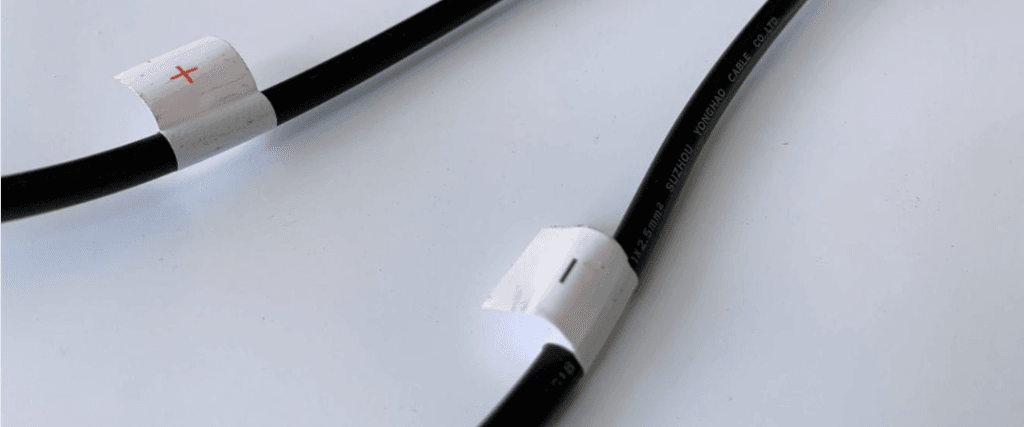

Bước 1: Xác định cực âm và cực dương của mỗi tấm pin. Sử dụng thiết bị đo chuyên dụng là cách tốt nhất để kiểm tra, tuy nhiên, trên các tấm pin thường có ký hiệu rõ ràng. Cực Dương thường có màu đỏ và ký hiệu dấu +, trong khi cực Âm có màu đen và ký hiệu dấu -.

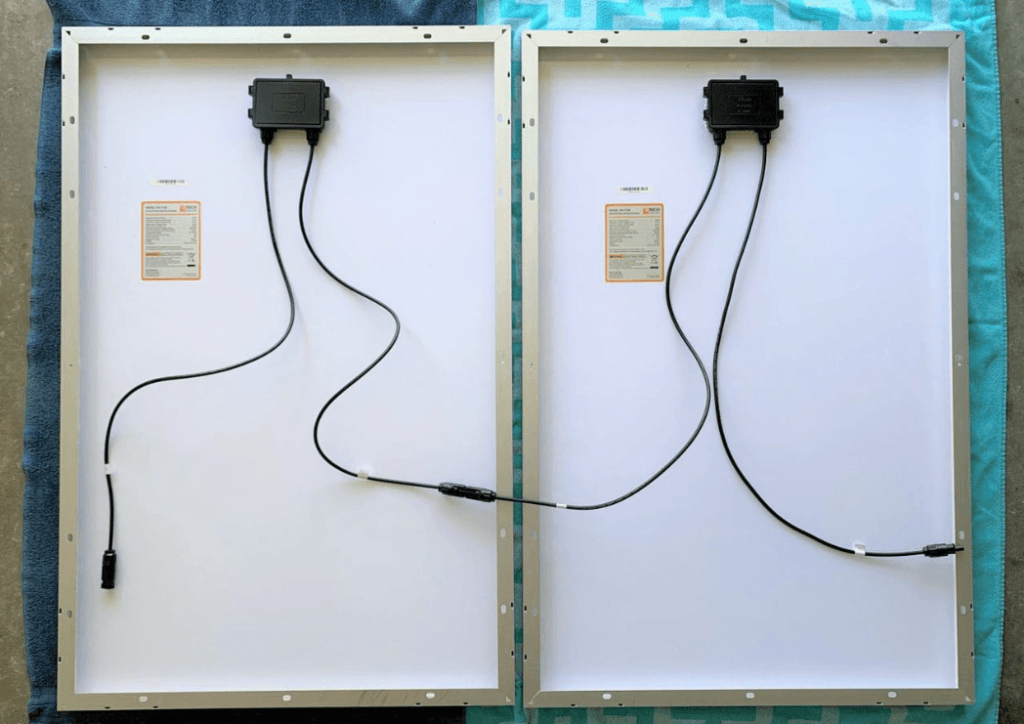

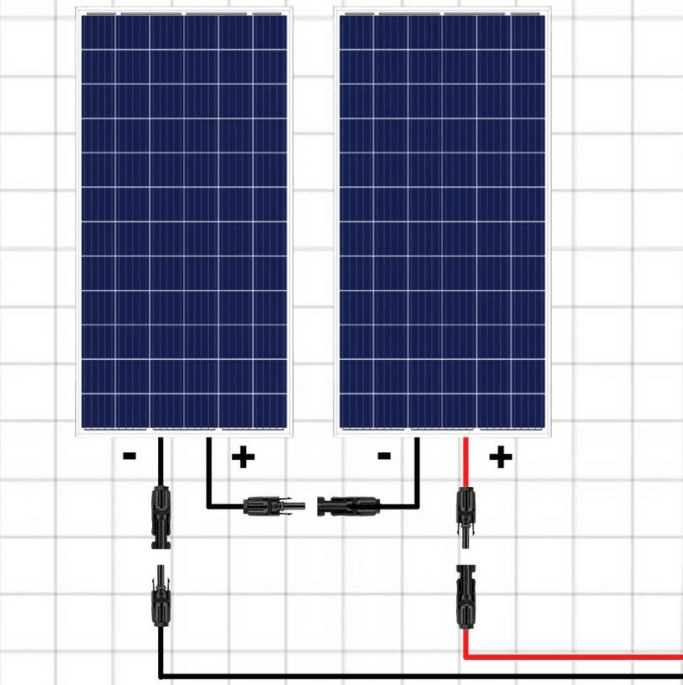

Bước 2: Kết nối cực Dương của tấm pin thứ nhất với cực Âm của tấm pin thứ hai để tạo thành hệ nối tiếp.

Bước 3: Cuối cùng, kết nối các cực Dương và Âm từ hai tấm pin đó tới bộ điều khiển sạc năng lượng mặt trời hoặc thiết bị yêu cầu.

Kết nối song song các tấm pin năng lượng mặt trời

Khi bạn muốn nâng cao công suất mà vẫn giữ nguyên điện thế, hãy sử dụng phương pháp kết nối song song. Điều này rất hữu ích khi bạn đang sử dụng hệ 12V và có nhu cầu sử dụng nhiều năng lượng hơn.

Công thức khi này là:

U = U₁ = U₂

Cách kết nối song song

Bước 1: Xác định cực âm và cực dương của tấm pin.

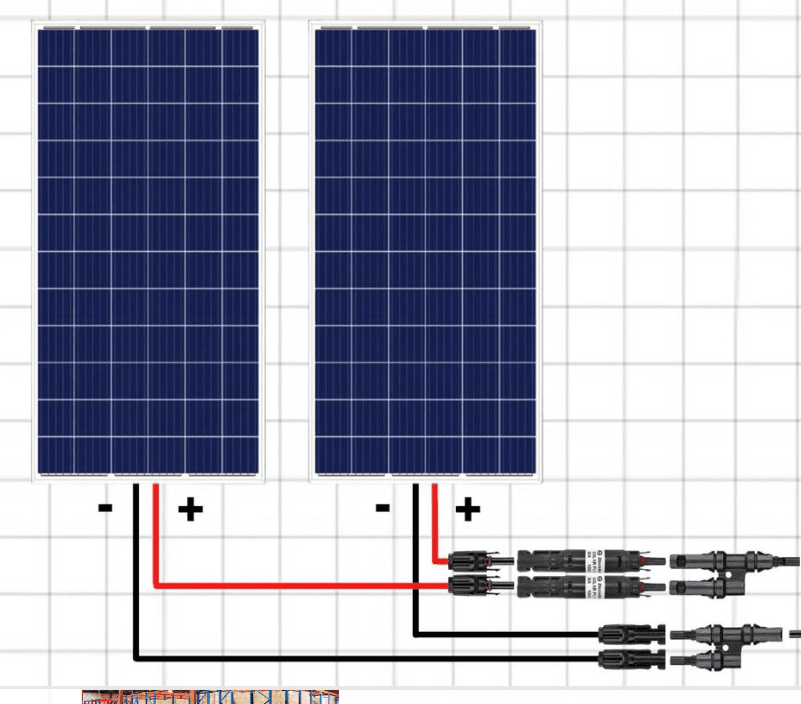

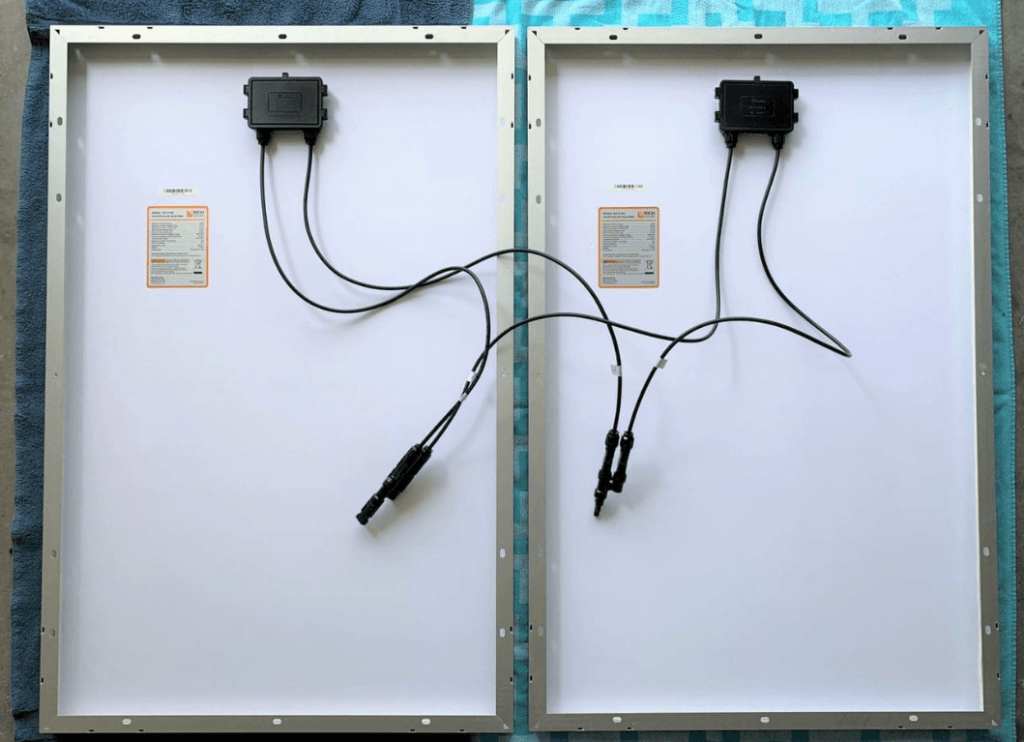

Bước 2: Kết nối cực Âm của tấm pin số 1 với cực Âm của tấm pin số 2, và cực Dương của tấm pin số 1 với cực Dương của tấm pin số 2. Jack MC4 cũng có loại chuyên dụng cho kết nối song song.

Bước 3: Kết nối hoàn chỉnh sẽ tạo nên hệ thống pin năng lượng mặt trời song song như hình trên.

Kết luận: Sự khác nhau giữa kết nối nối tiếp và kết nối song song

Kết nối nối tiếp và kết nối song song mỗi cái đều có ưu điểm riêng. Kết nối nối tiếp giúp tăng điện áp trong khi kết nối song song làm tăng công suất.

• Kết nối nối tiếp: Thích hợp cho hệ thống lớn, làm việc với bộ điều khiển sạc MPPT. Nếu bạn muốn nâng cấp lên 4 tấm 12V thành hệ 48V, bạn cần sử dụng hệ nối tiếp với sạc MPPT.
• Kết nối song song: Thích hợp cho hệ thống nhỏ (thường là 12 hoặc 24V). Nếu bạn muốn nâng cấp, cần thêm tấm pin song song có thể tham khảo Combo START Pin mặt trời 100W 12V.

Bạn đang sử dụng hệ kết nối nào: song song hay nối tiếp? Hãy chia sẻ kinh nghiệm của bạn!
